2017年8月8日，在我國四川九寨溝發生了7.0級地震，引起了大家廣泛關注。九寨溝地震雖然震級很大，但只有76間房屋倒塌。而半個月以后，8月21日，在意大利發生了一起4.3級地震，卻導致很多建筑物倒塌，2人遇難。一些典型建筑震害圖片見圖1，不難發現這次意大利遭受的災情也很?chē)?yán)重。于是大家不禁要產生一些疑惑：不是說破壞性地震一般要到5.0級以上么？不是說地震震級差1級，能量相差30多倍么？（也就是說，理論上7.0級的地震要比4.3級的地震能量大幾千倍）。為什么這次意大利4.3級的地震居然看起來和7.0級的地震差不多？

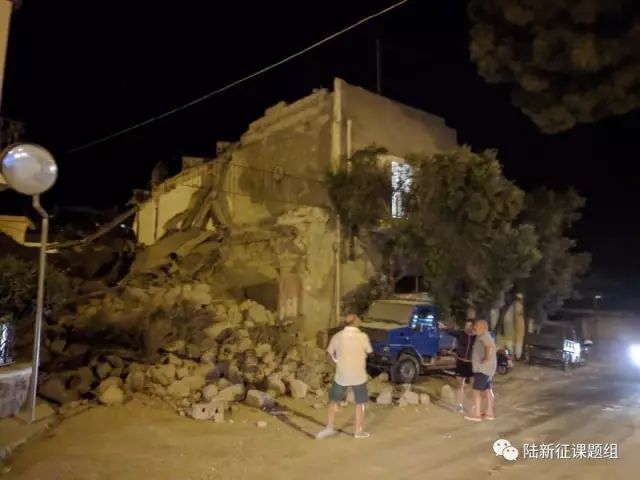

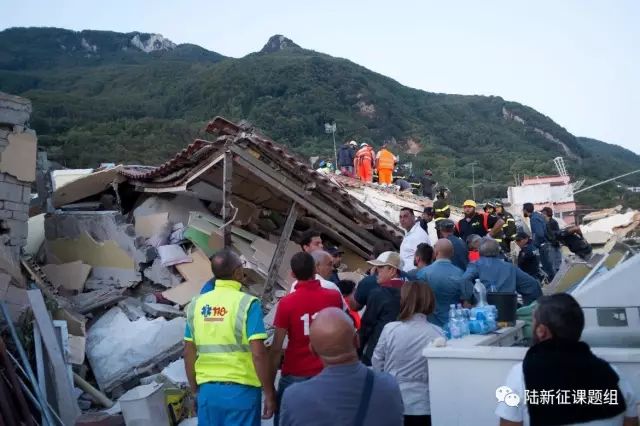

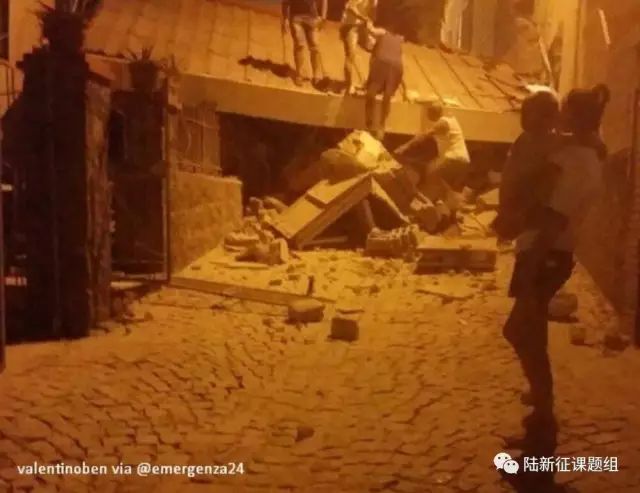

圖1 8.21意大利4.3級地震引起的建筑物破壞（圖片來源于網絡）
我們首先做一點簡單的科普。地震的一個重要指標是震級，震級表示一次地震釋放的能量有多少（參見以前的文章：《辟謠：12級地震，你知道有多大么？》）。人類目前記錄到的最大的地震是1960年發生在智利的9.5級地震。這次地震把一個長度超過800公里的斷層整個撕開了20多米，激起的海浪橫掃半個地球，把整個太平洋晃蕩了一個星期，最大海嘯巨浪高度超過25m（超過6層樓）。在這種毀天滅地的自然威力面前，一切人類工程都將蕩然無存。所以如果有人說某個工程可以抵抗9級地震或者10級地震……
那我們?yōu)槭裁磿?huì)看到很多號稱可以抵抗“8級地震”的工程呢？其實這是一個非專業人員經常犯的錯誤。地震的破壞力，除了震級以外，還有一個很常用的指標，就是“烈度”，它表示地面晃動的強弱。很多人說的“8級設防”，實際上是“8度設防”。在20世紀早期，大家對地震的強度描述還非?；靵y。于是美國加州理工大學的天文愛好者Richter博士（是的，你沒有看錯，Richter學的理論物理，還是個天文愛好者）過來打了一次醬油。他指出：其實地震和天文學有很相似之處。每個地震都是一次能量釋放，所釋放的能量是一個確定的數值，就像天上的恒星都有一個大小。而你距離震中遠，你感覺到的振動就?。浑x震中近，感覺到的振動就大。就像天上的恒星，距離遠近不同，亮度也不同。因此，一次地震的震級，就相當于一個恒星的大小，這個是確定的。而一個地點地面運動的強弱（即“烈度”），就相當于一個恒星你看到的亮度，不同的距離是不一樣的。當“震級”和“烈度”的概念澄清后，廣大地震研究者立刻感覺清爽多了。從此每次地震都有了一個以這個著名的醬油黨Richter博士命名的指標：“里氏震級”。
圖2 向當年著名的醬油黨Richter博士致敬
好了，既然地震引起的地面運動強弱稱為“烈度”，于是大家就對歷次地震中地面運動的“烈度”做了分析和分級，把“烈度”分為若干等級（比如我國采用12個等級，日本采用7個等級）。知道某個地區的烈度是多少，就可以大概知道某個地區的地面運動強弱。這樣就可以對地震破壞進行較為合理的估計。我國每次地震后，一般都會把不同受災地區，標記上從6度到10度不同的烈度區。我國的抗震設計，也是覆蓋了從6度到9度不同的烈度。比如北京就是8度設防，這次九寨溝地震的受災區也是8度設防。注意，老師敲黑板了，是“8度”，不是“8級”。
那“8度”和“8級”到底是一個什么關系呢？這個倒真是一個非常有趣的問題。一般說，震中地區的烈度大概是震級+1.5~2。也就是說，6級地震，震中烈度大概是7.5到8度。換句話說，北京8度設防，對應的大概是6.5級左右地震的震中附近地面運動。但是，這個“大概”可是非常非常的不準確。這也就終于說到我們今天的主旨話題：為什么需要大力發展城市抗震彈塑性分析？
我們先來看看8.8九寨溝7.0級地震和8.21意大利4.3級地震中測得的震中附近地面運動和反應譜的對比（圖3、圖4）。雖然從道理上說，8.8九寨溝7.0級地震引起的地面運動應該比8.21意大利4.3級地震要強很多，但是真實的地震是如此的復雜，以至于8.21意大利4.3級地震的地面運動要顯著強于8.8九寨溝7.0級地震引起的地面運動。如果我們采用城市抗震彈塑性分析方法，把這兩個地面運動同時輸入阿壩地區典型鄉鎮，可以看到震害對比如圖5所示。所以圖1中意大利建筑物遭受的嚴重破壞，從科學上是可以解釋的。因此，從這個對比案例就可以看出，用震級來判斷地震的破壞力大小，實際上很多時候是不準確的，可能導致錯誤的震害預測結論。

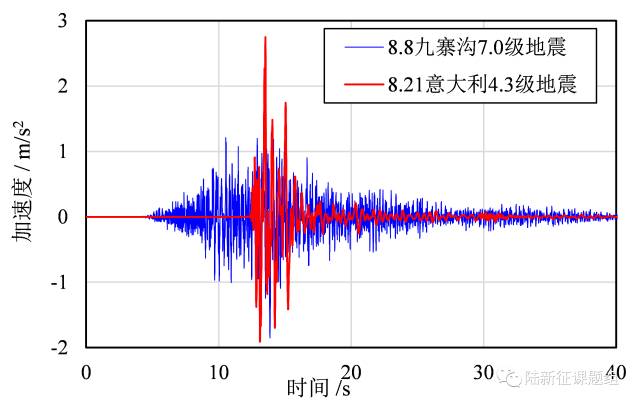

圖3 8.8九寨溝7.0級地震和8.21意大利4.3級地震震中附近地面運動對比

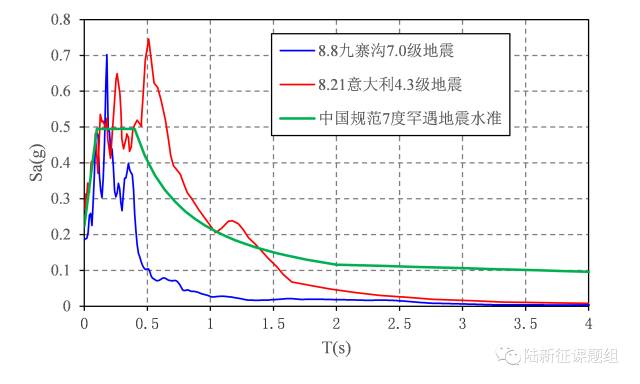

圖4 8.8九寨溝7.0級地震和8.21意大利4.3級地震震中附近反應譜對比

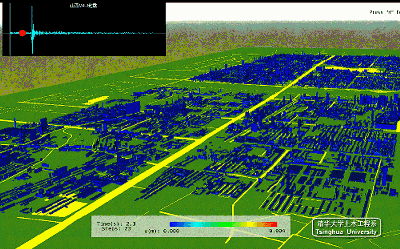

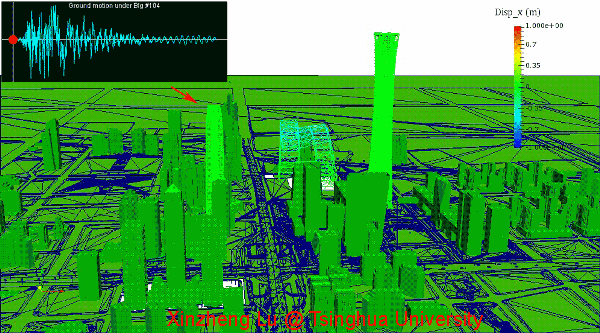

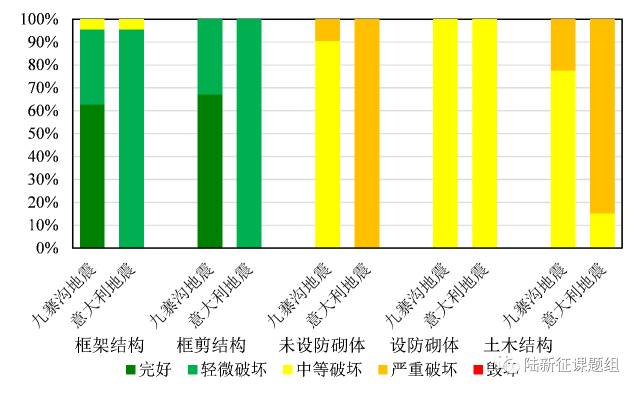

圖5 采用城市抗震彈塑性分析方法對比8.8九寨溝7.0級地震和8.21意大利4.3級地震震中附近鄉鎮建筑物破壞
那既然震級不準確，我們是否可以用“烈度”作為震害預測的依據呢？當然，從邏輯上來說，既然“烈度”就是地面運動強度的指標，那么用于震害預測當然是可以的。很多學者通過大量統計，也給出了地震強度-烈度-建筑物破壞之間的統計關系。但是，由于地震震害非常復雜，這種方法也遇到了很多問題。這里說一些專業性的問題，“烈度”可以大致分為“宏觀烈度”和“儀器烈度”兩大分類。宏觀烈度就是根據破壞的結果，比如房倒屋塌的程度，做為烈度的依據。但是房屋的破壞程度除了和地震動強度相關以外，還和房屋的抗震能力密切相關。同樣的地面運動，性能差的房屋破壞得多，性能好的房子破壞得少，導致宏觀烈度客觀性有時存在爭議。而儀器烈度是根據實測的地面運動強度（比如峰值加速度）來評價地面運動的破壞力。這個比宏觀烈度自然客觀了很多，但是如何將實測地面運動強度和結構的破壞建立起關系來，這個是一個很復雜的話題。國內外很多課題組包括我們課題組都做了很多研究，但是目前來說還沒有一個很好的答案。不過至少大家已經公認地面峰值加速度這個指標是存在比較大的問題的，比如日本2011年“311”大地震實測到峰值加速度2.9g（將近3倍重力加速度）的地面運動，但是現場震害卻非常輕。也就是說，地面峰值加速度大的地方，震害未必一定嚴重。
那有沒有更好的解決方案呢？我們認為，城市抗震彈塑性分析就是一個可供考慮的解決辦法。所謂城市抗震彈塑性分析，就是把地震真實測得的地震動，輸入到城市建筑模型里面去進行彈塑性動力時程分析，進而直接可以得到地面運動對不同建筑的破壞情況（Earthquake Disaster Simulation of Civil Infrastructures: From Tall Buildings to Urban Areas, Springer, 2017）。相比起利用震級或根據震級推斷的震中附近烈度來預測震害而言，城市抗震彈塑性分析用的是真實的地震動，其精度的提升顯而易見。與儀器烈度相比，城市抗震彈塑性分析綜合考慮了地震動的幅值、頻譜、持時特性和建筑物的抗震性能，自然也更加的合理。計算的結果，除了宏觀上的震害等級（輕微破壞、嚴重破壞等），還可以得到很多具體的工程震害指標，如層間相對位移，樓面加速度等，可以用于更加精細化的震害分析。因此，從原理上說，城市抗震彈塑性分析顯然是一個更好的選擇。圖6所示是我們開展的一些城市抗震彈塑性分析的結果，可以看出其效果還是非常明顯的。

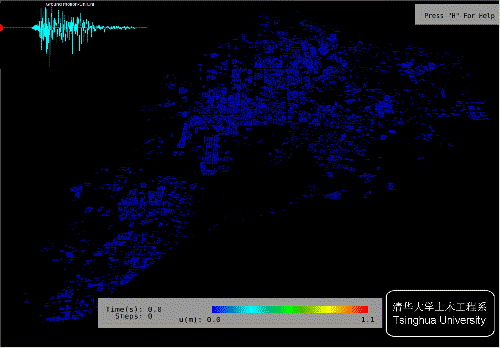

圖6 典型城市抗震彈塑性分析結果
當然，城市抗震彈塑性分析存在兩個制約條件：(1) 真實地震動是否可以及時準確獲取，以及(2)城市建筑模型是否準確可靠。真實地震動的獲取依賴于地震臺網的布設以及通訊網絡的建設，但是隨著技術的進步，這個問題有望得到逐步解決，大家想想我們身邊無處不在的手機信號，應該可以對未來充滿希望。城市建筑模型的完善也是類似的，雖然現階段還存在不少缺陷，但是看看谷歌、騰訊、高德等互聯網公司的地圖和街景服務水平，這個事情也是有希望做到的。當然，完全發揮出城市抗震彈塑性分析的潛力，不是一個課題組，或者一個學校能夠完成的任務，需要很多單位共同努力合作。
所以，我們認為城市抗震彈塑性分析在城市地震災害分析等方面有著廣闊的應用前景。而且，除了建筑震害以外，在次生災害分析、疏散模擬等方面也都有很多發展空間。特別是在地震臺網越來越健全、通訊手段越來越發達、計算機越來越快速的情況下，發展城市抗震彈塑性分析已經具備了非常良好的條件。
