東京時間3月16日晚11時30分左右，由于地震影響，日本東北新干線列車出現脫軌事故。所幸乘客和機組人員并未受傷。因?yàn)楸疚淖髡邔υ搯栴}深感興趣，故對本事故進行了一些分析。由于事故剛剛發生，且信息尚不完善，本文嘗試用有限元方法模擬此類事故的可能性，采用了盡可能的簡化，一定存在許多錯誤之處，請各位專家批評指正。
圖1 （圖片來源：日本廣播協會NHK）
01
MSC.MARC有限元模型分析
根據資料，列車并非在高速運行時發生了脫軌，而是在“幾乎停止”的情況下發生了脫軌。因此本文為了簡化起見，計算列車在靜止?fàn)顟B(tài)下受地震作用的響應。本文基于MSC.MARC通用有限元軟件，建立了一個簡化的列車模型（圖2），在列車靜止?fàn)顟B(tài)開始動力工況模擬。
圖2 模擬的列車模型

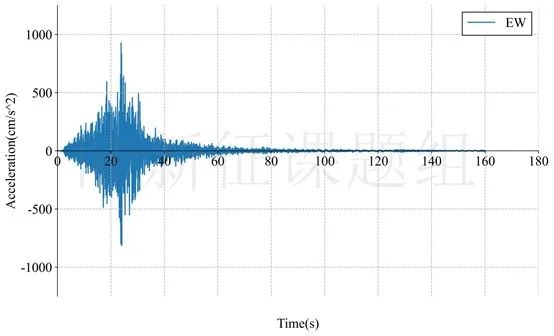

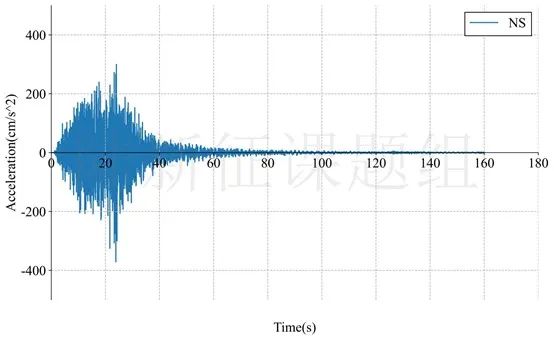

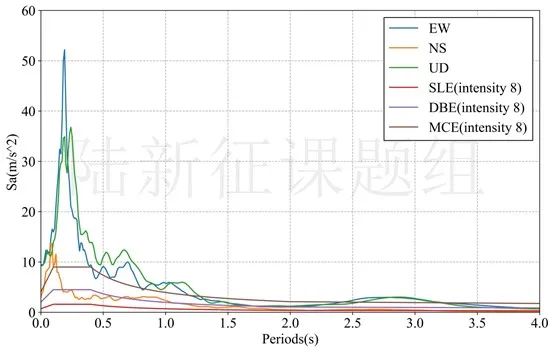

輸入的地震動為本次地震記錄到的MYGH10地震動，其X、Y、Z三個方向的加速度時程及反應譜如圖3所示。
圖3 輸入的三向地震時程及反應譜
模擬結果如下

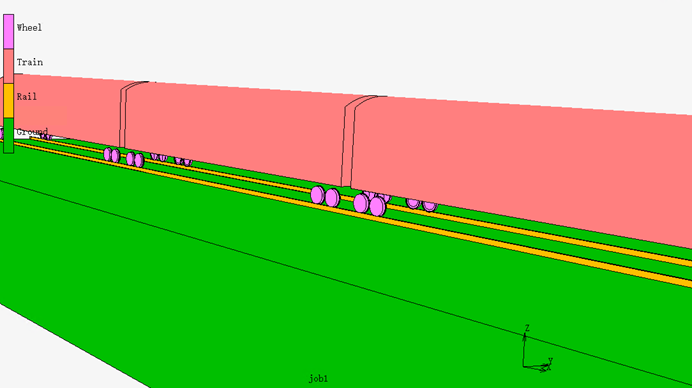

圖4列車脫軌模擬動畫

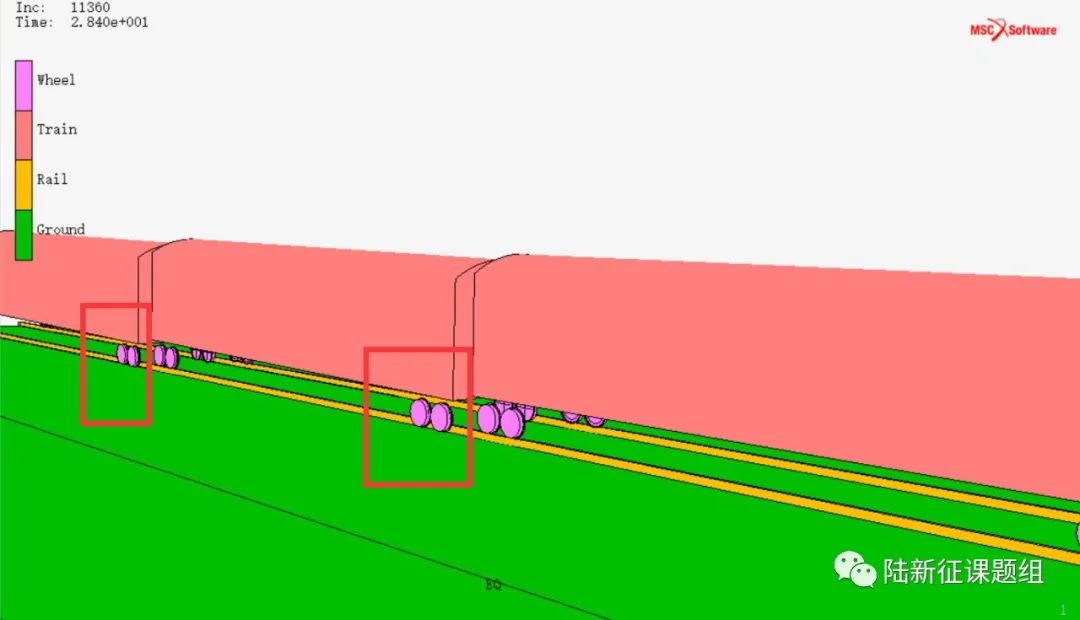

圖5 脫軌車輪
從結果可以看出，列車在靜止情況下受地震作用也發生了脫軌現象。由于地震在三個方向的強烈振動，導致列車車體發生上下左右搖晃，車輪交替跳起，列車出現了脫軌現象。
02
分析與局限性
從上述分析中可見，列車系統在靜止?fàn)顟B(tài)下受到地震作用，由于本次地震的三向加速度效應很強烈，進而導致車輪跳起引發脫軌現象。
需要指出的是，本文使用的模型非常簡單，存在很大的局限性。根據資料，列車在高架橋上發生了脫軌事故，而本模型沒有考慮橋梁對地震動的放大作用。另外，本文使用的輪軌接觸模型也較為簡單。
另外，據說事故中的列車還安裝了防脫軌系統，現場附近安裝了“防滑軌裝置”。這些裝置也需要在進一步分析中加入建模。

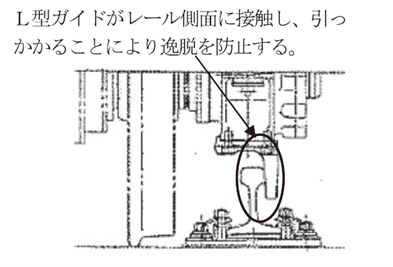

圖6新干線上安裝的“防跑偏裝置”
最終再說一遍，由于事故剛剛發生，且信息尚不完善，本文主要是嘗試用有限元方法模擬此類事故的可能性，采用了盡可能的簡化，一定存在許多錯誤之處，請各位專家批評指正。
